GEBRUIKSAANWIJZING CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA BELKIN

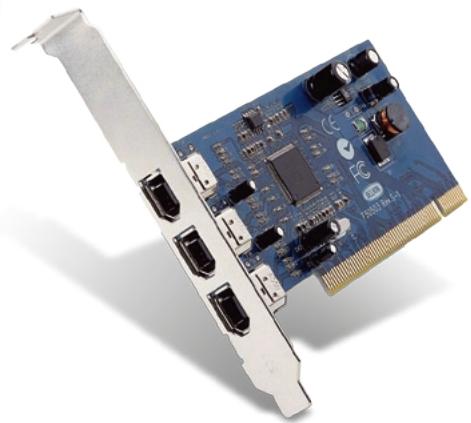

Breid uw computer UIT met drie FireWire®-poorten

NL

Inleiding. 1

Overzicht 2

Productkenmerken 2
Technische gegevens 2
Inhoud van de verpakking 2
Aanbevolen minimale systemvereisten: 2

Hardware installeren 3

Software installeren. 9

Stuurprogramma's installeren onder Windows 98 SE. 8
Stuurprogramma's installeren onder Windows 2000. 11
Sturprogramma's installeren onder Windows Me 12

Software installeren 13

Informatie 15

Belkin dankt u hartelijk voor het kopen van de IEEE-1394 PCI-upgradekaart. U(Int) 98 SE,Windows 2000 of Windows@ Me nu uitbreiden met drie FireWire-poorten van 400 Mbps en profiteren van de enorme snelheid en het Plug-and-Play-gemak van dejongste generatie FireWire-apparaten.

NL

Productkenmerken

Drie externe 400Mbps IEEE 1394-poorten
Voldoet aan IEEE 1394a rev.5
- Interne hulpconnector voor voeding
- IT/AT FIFO-buffers - 4k/2k
- IR/AR FIFO-buffers - 4k/2k

Technische gegevens

Voldoet aan OHCl 1.0

Voldoet aan PCI 2.1 en 2.2

Inhoud van de verpakking

• IEEE 1394 PCI-kaart
• Installatie-cd
• Handleiding

Aanbevolen minimale systeemvereisten:

266Mhz Pentium II
- 32 Mb RAM
Eén vrijie PCI-sleuf conform PCI 2.1
- Windows® 98 SE, Windows® 2000, Windows® Me

1. Schakel uw computer uit en ontkoppel alle aangesloten toestellen en randapparaten.

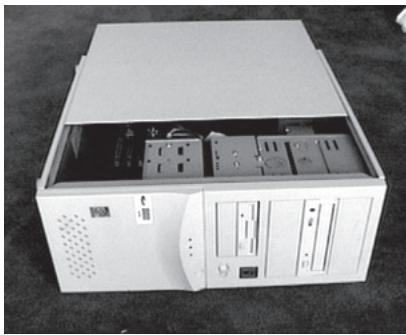

1. Verwijder de kap van uw computer. Raadpleeg de handleiding van uw computer voor meer informatatie over hoe u dit moet doen. Zorg ervoor dat u een van de blanke metalen delen van uw computer aanraakt om uzelf te ontdoen van statische elektricitieit die uw computer of de FireWire-kaart kan beschaden.

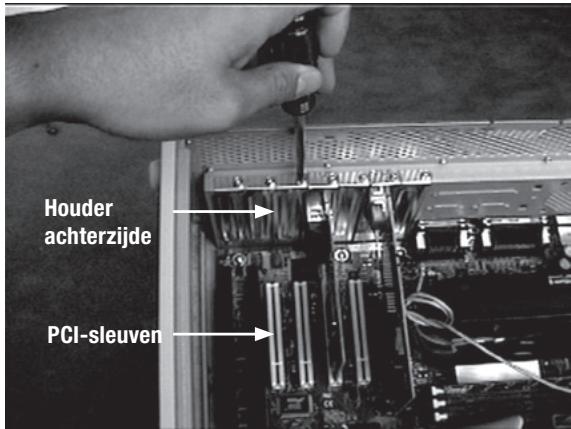

1. Zoek op het moederbord van uw computer de PCI-sleuven op. Zoek een vrijie PCI-sleuf op. Verwijder aan deijkenkant van uw computer het metalen afdekplaatje dat correspondeert met de PCI-sleuf die u hebte gekozen. Mogelijk hebt u een kruskop/Phillips-schroevendraier nodig om schroefjes los te draaien. Bekijk voor de duidelijkheid de onderstaande afbeelding.

NL

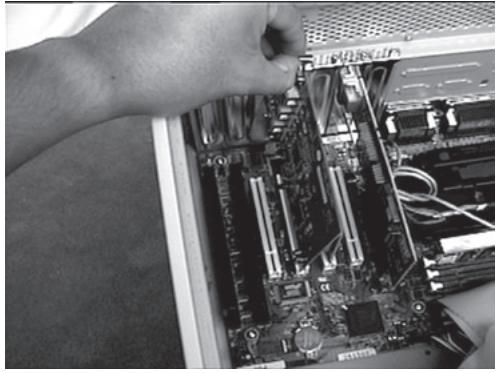

1. Haal de FireWire-kaartuit de anti-statice verpakking. Pak de kaartuitsluitend bij de metalen beugel vast en raak de vergulde randconnectors Niet aan. Bevestig de kaart in de PCI-sleuf en zorg ervoor dat de houder aan de achterkant evenwijdig loopt met de computerkast. Zorg ervoor dat de vergulde pennen volledig in de sleuf zijn gestoken.

NL

1. Zet de kaart zorgvuldig vast met de schroef waarmee de beugel aan dechterzijde van de computer was vastgezet.

1. (Optioneel) Als u van plan bent meerde FireWire-apparaten met busvoeding op de IEEE 1394 PCI-kaart van Belkin aan te sluiten, kan het nodigশ extra voeding te ontrekken aan de hoofdvoeding van uw computer. Dit sunt u bereieken door op de voedingsingang van de PCI-kaart een reserve-voedingskabel aan te sluiten.

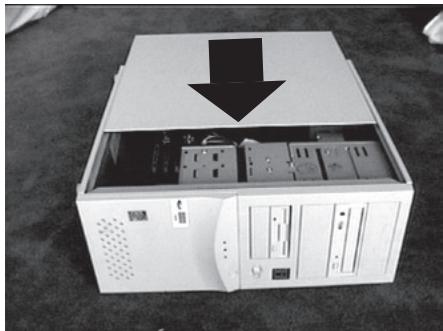

1. Plaats de computerkap waar terug.

1. Sluit alle randapparaten weeop uw computer aan en zet de computer aan.

NL

Stuurprogramma's installeren onder Windows 98 SE

1. Wanner Windows 98 SE de wizard "New Hardware" (Nieuwe hardware) start, worden de IEEE 1394 PCI-kaart herkend als"PCI OHCI compliant IEEE 1394 Host Controller". Klik op "Next" (Volgende).

1. Selecteer "Search for the best driver for your device (Recommended)" (Zoek het Beste stuurprogramma voor uw apparaat op (Aanbevolen)). Klik op "Next" (Volgende).

1. Verwijder alle vinkjesuit de selectievakjes. Klik op "Next" (Volgende).

1. Windows Zoekt nu in zijn database met stuurprogramma'saar het juiste stuurprogramma. Klik op "Next" (Volgende).

1. Mogelijkwerwijs vraagt de computer om de installation-cd van Windows 98 SE. In dat geval dient u de installment-cd in uw cd-romstation teplaatsen en op "OK" te klikken.

1. De stuurprogramma-installatie is nu afgerond. Klik op "Finish" (Voltooien).

NL

Stuurprogramma's installeren onder Windows 2000

1. Wanner Windows 2000 de "New Hardware Wizard" (Nieuwe hardware wizard) start, worden de IEEE 1394 PCI-kaart herkend als "OHCI Compliant IEEE 1394 Host Controller".

1. Windows installeert automatisch het juiste stuurprogramma en vraagt uervoivolgens uw computer opnieuw te starten. Klik op "Yes" (Ja). De installmentie is nu voltooid en de IEEE 1394 PCI-kaart za gebruisklaar+zijn zodra Windows opnieuw is gestart.

Stuurprogramma's installeren onder Windows Me

1. Wanner Windows Me de "New Hardware Wizard" (Nieuwe hardware wizard) start, worden de IEEE 1394 PCI-kaart herkend als "PCI OHCI Compliant IEEE 1394 Host Controller". Kies "Automatic search for a better driver (Recommended)" (Automatisch maar een better stuurprogramma zoeken (Aanbevolen)). Klik op "Next" (Volgende).

1. Windows vindt en installeert nu het juiste stuurprogramma. Klik op "Finish" (Voltooien).

1. Windows installeert automatisch het juiste stuurprogramma en vraagt uervoVGs uw computer opnieuw te starten. Klik op "Yes" (Ja). De installation is nu voltooid en de IEEE 1394 PCI-kaart za gebruiksklaar zijn zodra Windows opnieuw is gestart.

NL

NL

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hier bijDat wij de volledige verantwoordelijkheid aanvaarden dat het product met het artikelnummer

F5U502/F5U503 waarop deze verklaring betrekking heeft,

voldoet aan deel 15 van de FCC-regelgeving. Het gebruik ervan is onderworpen aan de beide volgende voorwaarden: (1) het apparaat mag geen schadelijke storingen opwekken en (2) het apparaat要去le ontvangen interferente accepteren, waaronder storingen die een ongewenste werkung konnen voroorzaken.

CE-conformiteitverklaring

Wij, Belkin Components, verklaren hierbij de volledige verantwoordelijkheid te aanvaarden dat het product met hetaretikelnummer F5U502/F5U503 waarop deze verwklaring van toepassing is, voldoet aan de Algemene Emissienorm EN50081-1 en aan de Generierek Immuniteitansnorm EN50082-1 1992.

Beperkte levenslange productgarantie van Belkin Corporation

Belkin Corporation geeft garantie voor de levendsduur het net op materiaal- en fabractefouten. Wanneer een defect word geconstaatijd, za Belkin maar eigener keuze het net op repareren of kosteleo verrangen, op voorwaarde dat het net op段时间 de garantieperiode, met vooruitbetaarde vervoerskosten, worden geretourneerd aan de officielle Belkin dealer bij wie het net op gekocht. Overleegging van het aankoopbewijs kan碍noodzakelijk zich.

Deze garantie ist nicht toepassing als het product is beschadig als bevolg van een ongeluk, misbruik, verkeerd gebruik of een verkeerde toepassing; als het product zonder schriftelijke toestemming van Belkin is gewijzig od als een serienummer dat door Belkin is aangebracht, is verwijdener onleesbaar is gemaakt.

DE GARANTIE EN VERHALS MSGOLIKJHEDEN DIE HERVIOUR ZLN UITEENGEZET SLUITEN ELKE ANDERERE GARANTIE DE VERHAALS MGGOLELIJKHEID UHT, HETZU MONIELLEDIC OF SCHRIFTELIJK, HETZU UIUTRIUKKELIKU OF IMPLICET. BELKIN WIJST UITDRUKKELIJK ELKE EN ALLE IMPLICETE AANSPRAKLEUKHEID OF GARANTIE AF, WARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFFENDE DE VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALDE TOPEPASSING.

Geen enkele dealer, vertegenwoordiger of werknemer van Belkin is bevoegt tot wijziging, uittbreiding of aanvulling van deze garantie.

BELKIN IS NIEV VERANTWOORDELLIK VOOR SPECIALE, INCIDENTE LE OF VOARTVLOEENDE SCHADE DIE HET RESULTAAT IS VAN SCHOENDING VAN DE GARANTEE, OF OONEN ENG INHER WETTELUJK STELSEL, DAARONDEN MEDE BEGREPEN MAAR NIET BEPERKT TOT, WINSTDERVING, BEDRIJSONDERBREKING, GOODWILL, SCHADE AAN OF HER PROGRAMMEREN OF REPRODUCTEREN VAN PROGRAMMA'S OF GEVEENS DIE ZIJ OPGESLAGEN IN OF ZIJN GEBRUKIT MET BELKIN PRODUCTEN.

Belkin Corporation

501 West Walnut Street
Compton, CA, 90220-5221, USA
[phone]
[phone] fax

Belkin Ltd.

NN10 6GL, Verenigd Koninkrijk

[phone]
[phone] fax

Belkin B.V.

Boeing Avenue 333
1119 PH Schiphol-Rijk, Nederland
[phone]
[phone] fax

Belkin GmbH

Hanebergstraße 2

80637 Munchen, Duitsland
[phone]
[phone] fax

Belkin SAS

130 rue de Silly
92100 Boulogne-Billancourt, Frankrijk
[phone]
[phone] fax

Belkin Iberia

Avda. Cerro del Aguila 3
28700 San Sebastián de los Reyes, Spanje
[phone]
[phone] fax

Voor meer informatatie over technische ondersteuning en overige informatatie verwijzen wij u় once website: www.belkin.com
